YW液下式排污泵概述
YW液下式排污泵采用獨特葉輪結構和機械密封，能有效地輸送含有固體物和長纖維。YW液下式排污泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該系列排污泵是凱旋泵閥引進國外先進技術，通過吸收、轉化研制而成。由于采用獨特的單(雙)通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。

YW液下式排污泵性能及優點
大流道抗堵塞水力部件，設計無堵塞設置油室密封監視系統，液下式結構適合特殊安裝形式多樣。
YW液下式排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點，在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

YW液下式排污泵（雙管）凱旋車間實拍圖

YW液下式排污泵產品特點
采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
泵為立式結構，工作時泵體浸在液體中，因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達0.5～7米。
整體結構設計合理、噪聲小、節能效果顯著，檢修方便。
接軸結構先進可靠，泵與電動機采用繞性聯軸器連接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
能夠在全揚程范圍內使用，從而保證電機不會過載。
可根據用戶需要配備液位自動控制柜，根據所需液位變化，自動控制泵的啟動與停止，不需專人看管，使用極為方便。

YW液下式排污泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。

YW液下式排污泵適用范圍
YW液下式排污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水設備，醫院、賓館的污水排放、市政工程建筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶弱腐蝕性介質。

YW液下式排污泵使用條件:
介質溫度運70℃,介質重度≤1～1.3kg/dm3。
鑄鐵材質的使用介質,PH值在5～9范圍內。
1Cr18Ni9Ti不銹鋼材質,可使用各種帶腐蝕介質。
特殊的溫度、介質等,訂貨時注明使用條件。

YW液下式排污泵結構圖

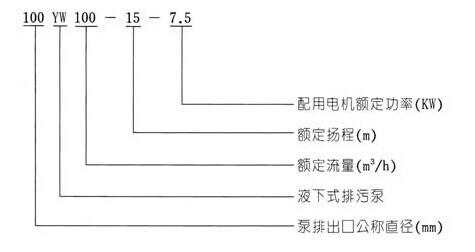

YW液下式排污泵型號意義

YW液下式排污泵技術參數

型號	排出口徑 mm	流量 m3/h	揚程 m	轉速 r/min	功率 KW	效率 %
40YW12-15	40	12	15	2900	1.5	48
50YW20-7	50	20	7	1450	0.75	62
50YW10-10	〃	10	10	〃	0.75	54
50YW15-15	〃	15	15	2900	1.5	51
50YW15-20	〃	15	20	〃	2.2	51
50YW17-25	〃	17	25	〃	3	53
50YW25-32	〃	25	32	〃	5.5	49
65YW25-15	65	25	15	〃	2.2	52
65YW37-13	〃	37	13	〃	3	60
65YW25-28	〃	25	28	〃	4	58
80YW40-7	80	40	7	〃	2.2	50
80YW29-9	〃	29	9	〃	2.2	48
80YW43-13	〃	43	13	〃	3	65
80YW40-15	〃	40	15	〃	4	57
80YW50-25	〃	50	25	〃	7.5	56
100YW80-9	100	80	9	1450	4	62
100YW110-10	〃	110	10	〃	5.5	97
100YW65-15	〃	65	15	〃	5.5	59
100YW100-15	〃	100	15	〃	7.5	70
100YW80-20	〃	80	20	〃	7.5	71
100YW100-22	〃	100	22	〃	15	61
150YW145-9	150	145	9	〃	7.5	63
150YW200-10	〃	200	10	〃	15	64
150YW160-15	〃	160	15	〃	15	67
150YW180-22	〃	180	22	〃	18.5	74
150YW150-26	〃	150	26	〃	18.5	72
150YW130-30	〃	130	30	〃	22	69
150YW200-30	〃	200	30	〃	37	65
150YW150-35	〃	150	35	〃	37	63
200YW250-11	200	250	11	〃	15	72
200YW250-15	〃	250	15	〃	18.5	72
200YW400-10	〃	400	10	〃	22	75
200YW310-13	〃	310	13	〃	22	71
200YW400-13	〃	400	13	〃	30	76
200YW250-22	〃	250	22	〃	30	71
200YW350-25	〃	350	25	〃	37	73
200YW250-35	〃	〃	35	〃	45	69
250YW600-9	250	600	9	〃	30	78
250YW600-12	〃	600	12	〃	37	76
250YW600-15	〃	600	15	〃	45	73
