IS型單級清水離心泵
IS型清水離心泵為單級單吸懸臂式離心泵，是我廠凱旋專業生產的離心泵，供輸送不含固體顆粒、溫度不超過80℃的清水或物理、化學性質類似清水的其他液體，適用于工礦企業和城市給排水及農業灌溉。通過變換轉速和切割葉輪直徑可獲得242個規格供用戶選用。具有水力性能布局合理、結構可靠、維修方便、振動小、噪音低、效率高等特點。該泵軸封形式選用填料密封和機械密封，泵的旋轉方向從原動機方向看為順時針?lè)较蛐�轉。
IS型單級清水離心泵性能范圍
      流    量：6.3～400m3/h
      揚    程：5～125m
      轉    速：2900r/min、1450r/min
      配 帶 功 率：0.55～110KW
      進 口 直 徑：50～200mm
IS型單級清水離心泵結構圖一

IS型單級清水離心泵結構圖二

IS型單級清水離心泵型號說明
 IS80-65-160A
IS是單級單吸清水離心泵；
80表示泵吸入口直徑；65表示泵排出口直徑；160表示葉輪名義直徑；A表示葉輪外徑經過第一次切割

IS型單級清水離心泵設計特點
1、IS型單級清水離心泵是根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等組成。
2、IS型單級清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、IS型清水離心泵泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡孔，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
5、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O型密封圈，以防止沿著配合表面進氣或漏水。
6、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針?lè)较蛐�轉。
IS型單級清水離心泵安裝方式：

IS型單級清水離心泵安裝需要底閥實拍圖

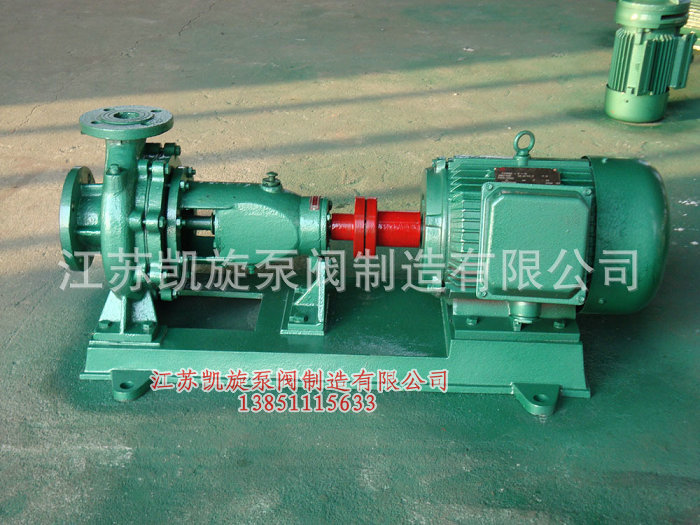

IS型單級清水離心泵實物拍

IS型單級清水離心泵性能參數
