GDL型立式多級管道離心泵
更新：2017-09-04 16:03:31 點擊：
詳情
GDL型立式多級管道離心泵產品概述GDL型立式多級管道離心泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。
GDL型立式多級管道離心泵適用范圍
GDL型立式多級管道離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。
GDL型立式多級管道離心泵型號意義
安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的位置上，安裝維修方便。
外形美觀：采用優質不銹鋼外套，外形美觀。
更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
立式結構，占地面積小。
GDL型立式多級管道離心泵為立式結構，具有占地面積小的特點，泵重心重合于泵腳中心，因而運行平穩、振動小、壽命長。
GDL型立式多級管道離心泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。
GDL型立式多級離心泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求，故適用范圍廣。
軸封采用硬質合金機械密封，密封可靠，無泄漏，機械損失小。
高效節能，外形美觀。
GDL型立式多級管道離心泵使用條件
用于輸送清水或物理化學性質類似于清水的液體；輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；
最高工作壓力不超過2.5MPa;
電源為了3相380V、50HZ。電壓波動在±5%以內;
周圍環境溫度應低于40℃,相對濕度低于95%。

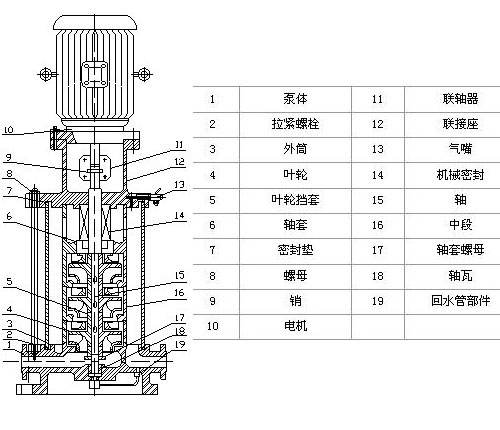

GDL型立式多級管道離心泵產品結構圖

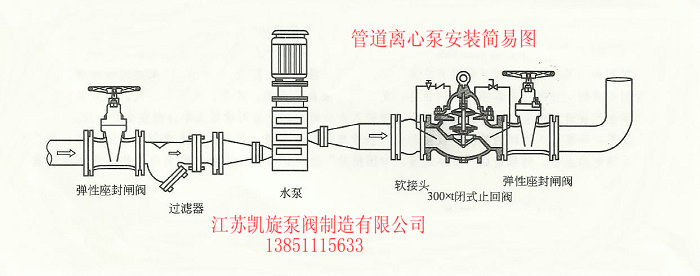

GDL型立式多級管道離心泵安裝簡易圖
GDL型立式多級管道離心泵技術參數
|
型號
|
流量(m3/h)
|
揚程
|
吸程
|
電機功率
|
|
25GDL2-12×3
|
2
|
36
|
7.5
|
1.1
|
|
25GDL2-12×4
|
48
|
1.1
|
||
|
25GDL2-12×5
|
60
|
1.5
|
||
|
25GDL2-12×6
|
72
|
1.5
|
||
|
25GDL2-12×7
|
84
|
2.2
|
||
|
25GDL2-12×8
|
96
|
2.2
|
||
|
25GDL2-12×9
|
108
|
2.2
|
||
|
25GDL2-12×10
|
120
|
3
|
||
|
25GDL2-12×11
|
132
|
3
|
||
|
25GDL2-12×12
|
144
|
3
|
||
|
25GDL4-11×3
|
4
|
33
|
1.1
|
|
|
25GDL4-11×4
|
44
|
1.5
|
||
|
25GDL4-11×5
|
55
|
2.2
|
||
|
25GDL4-11×6
|
66
|
2.2
|
||
|
25GDL4-11×7
|
77
|
3
|
||
|
25GDL4-11×8
|
88
|
3
|
||
|
25GDL4-11×9
|
99
|
3
|
||
|
25GDL4-11×10
|
110
|
4
|
||
|
25GDL4-11×11
|
121
|
4
|
||
|
25GDL4-11×12
|
132
|
4
|
||
|
25GDL4-11×13
|
143
|
4
|
||
|
40GDL6-12×3
|
6
|
36
|
1.5
|
|
|
40GDL6-12×4
|
48
|
2.2
|
||
|
40GDL6-12×5
|
60
|
2.2
|
||
|
40GDL6-12×6
|
72
|
3
|
||
|
40GDL6-12×7
|
84
|
3
|
||
|
40GDL6-12×8
|
96
|
4
|
||
|
40GDL6-12×9
|
108
|
4
|
||
|
40GDL6-12×10
|
120
|
4
|
||
|
40GDL6-12×11
|
132
|
5.5
|
||
|
40GDL6-12×12
|
144
|
5.5
|
||
|
50GDL12-15×2
|
12
|
30
|
7
|
2.2
|
|
50GDL12-15×3
|
45
|
3
|
||
|
50GDL12-15×4
|
60
|
4
|
||
|
50GDL12-15×5
|
75
|
5.5
|
||
|
50GDL12-15×6
|
90
|
5.5
|
||
|
50GDL12-15×7
|
105
|
7.5
|
||
|
50GDL12-15×8
|
120
|
75
|
||
|
50GDL12-15×9
|
135
|
11
|
||
|
50GDL12-15×10
|
150
|
11
|
||
|
50GDL18-15×3
|
18
|
45
|
4
|
|
|
50GDL18-15×4
|
60
|
5.5
|
||
|
50GDL18-15×5
|
75
|
7.5
|
||
|
50GDL18-15×6
|
90
|
7.5
|
||
|
50GDL18-15×7
|
105
|
11
|
||
|
50GDL18-15×8
|
120
|
11
|
||
|
50GDL18-15×9
|
135
|
15
|
||
|
50GDL18-15×10
|
150
|
15
|
||
|
65GDL24-12×2
|
24
|
24
|
6
|
3
|
|
65GDL24-12×3
|
36
|
4
|
||
|
65GDL24-12×4
|
48
|
5.5
|
||
|
65GDL24-12×5
|
60
|
7.5
|
||
|
65GDL24-12×6
|
72
|
7.5
|
||
|
6S5GDL24-12×7
|
84
|
11
|
||
|
65GDL24-12×8
|
96
|
11
|
||
|
65GDL24-12×9
|
108
|
15
|
||
|
65GDL24-12×10
|
120
|
15
|
||
|
80GDL36-12×2
|
36
|
24
|
5.5
|
4
|
|
80GDL36-12×3
|
36
|
5.5
|
||
|
80GDL36-12×4
|
48
|
7.5
|
||
|
80GDL36-12×5
|
60
|
11
|
||
|
80GDL36-12×6
|
72
|
11
|
||
|
80GDL36-12×7
|
84
|
15
|
||
|
80GDL36-12×8
|
96
|
15
|
||
|
80GDL36-12×9
|
108
|
18.5
|
||
|
80GDL36-12×10
|
120
|
18.5
|
||
|
80GDL54-14×2
|
54
|
28
|
5
|
7.5
|
|
80GDL54-14×3
|
42
|
11
|
||
|
80GDL54-14×4
|
56
|
15
|
||
|
80GDL54-14×5
|
70
|
18.5
|
||
|
80GDL54-14×6
|
84
|
18.5
|
||
|
80GDL54-14×7
|
98
|
22
|
||
|
100GDL72-14×2
|
72
|
28
|
4.5
|
11
|
|
100GDL72-14×3
|
42
|
15
|
||
|
100GDL72-14×4
|
56
|
18.5
|
||
|
100GDL72-14×5
|
70
|
22
|
||
|
100GDL72-14×6
|
84
|
30
|
||
|
100GDL72-14×7
|
98
|
30
|
